DTU 是 Data Transfer Unit 的縮寫，即數據傳輸單元。是專門用于將串口數據轉換為 IP 數據，或?qū)?IP 數據轉換為串口數據，并通過 GPRS 等移動通信網絡進行傳送的無線終端設備。

DTU 在物聯網領域應用非常廣泛，通常用于在遠端將 PLC、監測儀表等下位機設備的數據透傳到服務器上。我們可以把 DTU 看作一個網關設備，不具備聯網能力的設備通過連接一個 DTU 模塊，就可以賦予其物聯網連接能力。

如今，4GDTU設備得到了廣泛的應用，在使用過程中會遇到各種各樣的問題。以下是4GDTU設備無法讀取參數的解決方案的詳細說明。

1.接線錯誤

這些問題是最常見的。我公司模塊級產品（無外殼）為TTL串口，帶外殼產品為RS485/RS232串口。客戶經常將USB至TTL串行端口電纜連接至RS485/RS232串行端口設備，導致無法讀取參數。

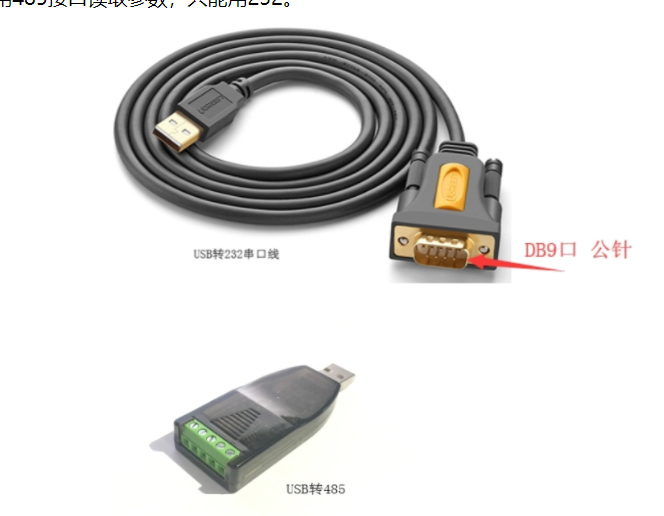

1.1帶外殼的設備需要使用USB至232或USB至485串行端口電纜讀取參數。

A.當選擇RS232接口讀取參數時，需要連接三根導線。Usb-232串口線的RXD連接到設備的TXD，TXD連接到RXD，GND連接到GND。

鎖詞一般來說，如果USB至232串行端口的DB9端口為公腳，則DB9的2號引腳為RXD，3號引腳為TXD，5號引腳為GND。

鎖詞Zsr2184不能使用485接口讀取參數，只能使用232。

一

1.2對于模塊級設備（zsx2xx0、zsx2x1…），只能使用USB至TTL串行端口電纜讀取參數。

C當選擇TTL接口讀取參數時，需要連接三根導線。usbttl串口線的RXD連接到設備的TXD，TXD連接到RXD，GND連接到GND。

二

鎖詞對模塊級設備進行接線時，應特別注意模塊的電源電壓。某些模塊的電源電壓為3.5-4.2v，因此無法直接連接到USB轉換器上的5V。

2.客戶自己的串行端口電纜有問題/質量差。

2.1淘寶串口線質量參差不齊，很多串口線無法穩定使用。建議客戶使用至少30元的串口線。

三

2.2另一種可能是客戶使用的串行端口電纜已損壞。如果是232串口電纜，串口電纜未連接到設備，則短路USB串口電纜DB9端口的插腳2和3，打開設備的配置軟件，輸入串口號-點擊打開，切換到透明測試模式，順便輸入數據，單擊“發送”查看是否可以接收數據，通常，接收串行端口電纜沒有問題。如果你不能收到，那就有問題了。您需要重新安裝串行端口電纜的驅動程序或更改串行端口電纜。

四

鎖詞在軟件底部，如果提示comX未能打開，則表明串行端口線的驅動程序可能有問題，或者串行端口號輸入不正確。

2.3如果是485串口線，則不能使用上述方法，但可以使用另一個485串口設備進行驗證。

2.4未首先閱讀組態軟件的用戶說明。

五

3.這不是第一次，客戶忘記了設備的波特率（出廠默認值9600，由自己修改）。默認情況下，在通電的前3秒內，設備將以9600的波特率工作。

A.打開配置軟件，選擇9600波特率，連接串行端口電纜，然后關閉設備電源。

B繼續點擊配置軟件的“讀取按鈕”，在點擊的同時打開設備電源，并繼續點擊2-3秒，查看是否可以讀取參數。

C如果讀取參數，當前實際串行端口波特率將顯示在軟件的串行端口波特率列中。

以上是使用4GDTU設備時無法讀取參數的解決方案。如果您有任何其他問題，請致電。

產品介紹

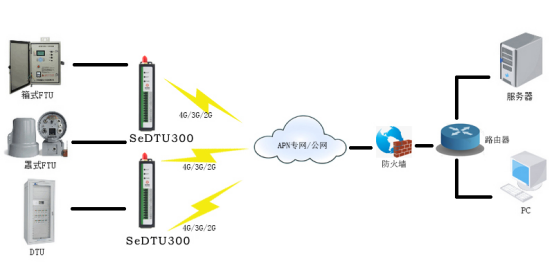

SeDTU300系列NB無線終端4G/NB工業級DTU是一款工業級無線數據終端產品，以LTE 4G/NB無線網絡為承載網，為工業用戶提供TCP/IP之上的無線數據傳輸通道，功能上完成遠程控制站串口設備和中心控制系統間的無線數據通信，使遠程工業現場控制得以實現。采用高性能的工業級的MCU主控芯片，并搭載嵌入式實時操作系統，為客戶提供穩定可靠的運行系統。同時提供RS232和RS485接口及豐富的IO接口，可直接連接串口設備，實現數據透明傳輸功能和IO采集功能。支持本地PC端配置工具、AT指令配置和TCP/IP遠程配置等多種配置和管理方式，簡化了現場施工及后期維護的難度，大幅提升施工效率，降低系統運營的整體成本，從而使客戶真正體驗到無線通信的便捷。

產品優勢：

l支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心）

l內嵌標準的TCP/IP協議棧，支持透明數據傳輸

l支持APN/VPDN

l支持ModbusTCP/Modbus RTU協議轉換， 無縫銜接工業SCADA和現場工業設備

l支持用戶自定義TCP/UDP登錄、心跳數據報文，實現現場識別、鏈路保持，簡單實用

l支持SMS方式參數配置

l支持本地串口配置、升級,支持云平臺遠程管理、升級、配置

l支持批量操作，集中管理

l支持HJ 212－2017 污染物在線監控（監測）系統數據傳輸標準

l支持2路IO，實現數字量的輸入輸出

l支持2路AI，實現模擬量電流電壓輸入采集
