幾乎每個網絡都使用三種基本設備——網絡交換機、網絡路由器和網絡防火墻。它們可以集成到一個設備中，用于小型網絡，例如家庭網絡，但對于大型網絡則不然。對于任何網絡，三個設備中的任何一個都不能關閉。在這篇文章中了解它們的工作原理以及它們如何構建您的網絡。

交換機——在網絡中橋接您的設備

在局域網 (LAN) 中，網絡交換機的功能類似于城市中的立交橋，橋接其他網絡設備，如交換機、路由器、防火墻和無線接入點 (WAP)，并連接客戶端設備，如計算機、服務器、互聯網協議 (IP) 相機和 IP 打印機。它為網絡上的所有不同設備提供連接的中心位置。

圖 1：交換機橋接不同的網絡設備和客戶端設備，例如城市的立交橋。

開關如何工作？

交換機通過保存在哪個交換機端口上看到了哪些媒體訪問控制 (MAC) 地址的表來交換數據幀。MAC 地址是網絡接口控制器 (NIC) 硬件中的烙印。每個網卡和交換機和路由器的每個端口都有一個唯一的 MAC 地址。交換機從數據幀中學習源 MAC 地址和目的 MAC 地址，并將它們保存在表中。它引用該表來確定將接收到的幀發送到何處。如果它收到表中沒有的目標 MAC 地址，它會將幀泛洪到所有交換機端口，這稱為廣播。當它收到響應時，將 MAC 地址放入表中，下次不需要泛洪。

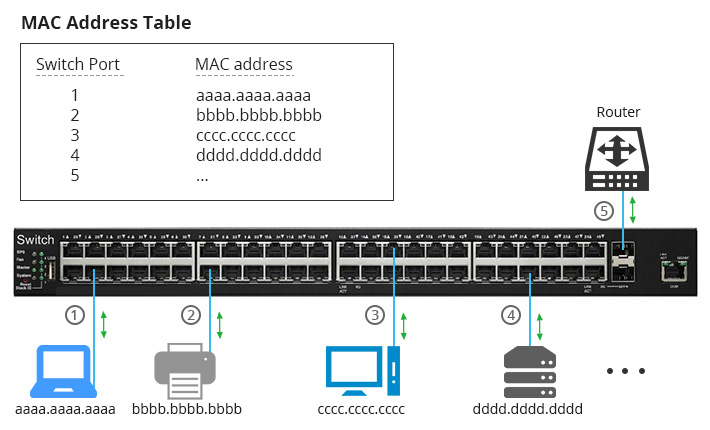

圖 2：交換機從數據幀中學習 MAC 地址。

路由器——將您與互聯網連接起來

路由器（有時稱為網關）是用于在不同網絡之間路由數據包并將您的網絡與 Internet 連接的硬件設備。事實上，互聯網是由數十萬個路由器組成的。

工業級4g路由器如何工作？

路由器檢查每個數據包的源 IP 地址和目標 IP 地址，在路由器的 IP 路由表中查找數據包的目標，并將數據包路由到另一個路由器或交換機。該過程一直在進行，直到到達目標 IP 地址并做出響應。當到達目的 IP 地址的方式不止一種時，路由器可以明智地選擇最經濟的一種。當數據包的目的地不在路由表中時，數據包將被發送到默認路由器（如果有的話）。如果數據包沒有目的地，它將被丟棄。

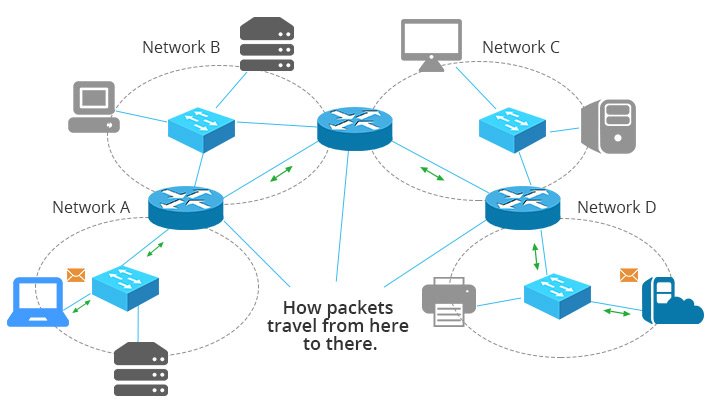

圖 3：路由器如何將數據包從源路由到目標。

通常，您的路由器由您的 Internet 服務提供商 (ISP) 提供。您的 Internet 提供商會為您分配一個路由器 IP 地址，這是一個公共 IP 地址。當您瀏覽 Internet 時，外部世界會通過公共 IP 地址識別您的身份，并且您的私有 IP 地址受到保護。但是，您的臺式機、筆記本電腦、iPad、電視媒體盒、網絡復印機的私有 IP 地址是完全不同的。否則，路由器無法識別哪個設備在請求什么。

路由器有什么作用？

路由器解釋不同的網絡。除了最常用的以太網外，還有許多其他不同的網絡，例如 ATM 和令牌環網。網絡以不同的方法封裝數據，因此它們無法直接通信。路由器可以“翻譯”來自不同網絡的這些數據包，以便它們能夠相互理解。

路由器防止廣播風暴。如果沒有路由器，廣播將到達每個設備的每個端口并被每個設備處理。當廣播量過大時，整個網絡就會出現混亂。路由器將網絡細分為兩個或多個由它連接的較小網絡，它不允許廣播在子網之間流動。

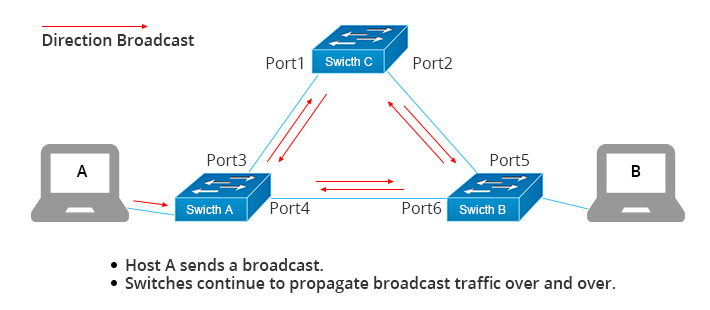

圖 4：廣播量大時發生廣播風暴。

交換機與工業級4g路由器

為什么要比較交換機與路由器？因為第 3 層交換機能夠進行路由。有人可能會問，為什么不直接使用 L3 交換機，那么根本不需要路由器。每個設備都有自己的功能，選擇取決于許多因素。一方面，例如，對于擁有 10-100 個用戶的小型網絡，L3 交換機在成本或功能方面是一種過度殺傷力。合適的路由器可以以合理的成本很好地完成這項工作。另一方面，您可以根據需要在路由器上安裝交換模塊，使其像 L3 交換機一樣工作。所以使用哪個設備的點應該考慮它的可擴展性、彈性、軟件特性、硬件性能等。

防火墻——保護您的網絡

防火墻實際上是用于在緊急情況下阻止火災的墻壁。網絡防火墻在 Intranet/LAN 和 Internet 之間設置了一道屏障。通常，網絡防火墻保護內部/私有 LAN 免受外部攻擊，并防止重要數據泄露。雖然沒有防火墻功能的路由器會在兩個獨立的網絡之間盲目傳遞流量，但防火墻會監控流量并阻止未經授權的流量。

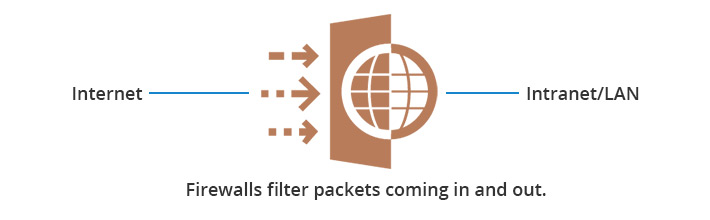

圖 5：防火墻在 Internet 和 Intranet/LAN 之間設置了一道屏障。

除了將 LAN 與 Internet 分開外，網絡防火墻還可用于將 LAN 內的重要數據與普通數據分開。這樣也可以避免內部入侵。

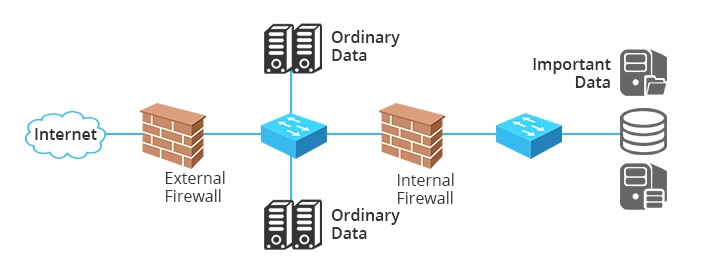

圖 6：內部防火墻將重要數據與其他數據分開。

網絡防火墻如何工作？

一種常見類型的硬件防火墻允許您定義阻止規則，例如通過 IP 地址、通過端口的傳輸控制協議 (TCP) 或用戶圖協議 (UDP)。因此，禁止不需要的端口和 IP 地址。其他一些防火墻是軟件應用程序和服務。這樣的防火墻就像一個將兩個網絡互連的代理服務器。內部網絡不直接與外部網絡通信。這兩種類型的組合通常更安全、更有效。

交換機、工業級4g路由器和防火墻：它們是如何連接的？

通常路由器是您局域網中的第一件事，網絡防火墻位于內部網絡和路由器之間，因此可以過濾所有進出的流量。然后開關隨之而來。由于許多 Internet 提供商現在都提供光纖服務 (FiOS)，因此您需要在網絡防火墻之前使用調制解調器，將數字信號轉換為可以通過以太網電纜傳輸的電信號。所以典型的配置是 Internet-modem-firewall-switch。然后交換機連接其他網絡設備。

圖 7：交換機、路由器和防火墻如何在網絡中連接。

概括

交換機可以在您的 LAN 中實現內部通信；路由器將您連接到互聯網；防火墻保護您的網絡。這三個組件在網絡中都是不可或缺的。小型網絡可能具有這三者的集成設備，而大型網絡（如企業網絡、數據中心、您的 Internet 服務提供商）將擁有所有這三者來保持多重、復雜和高度安全的通信。
